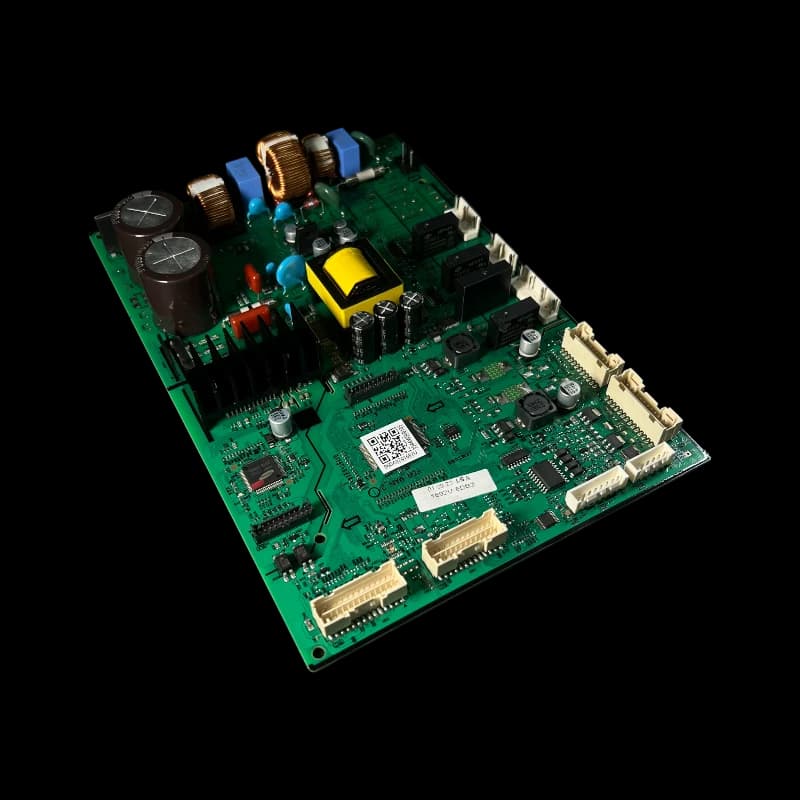

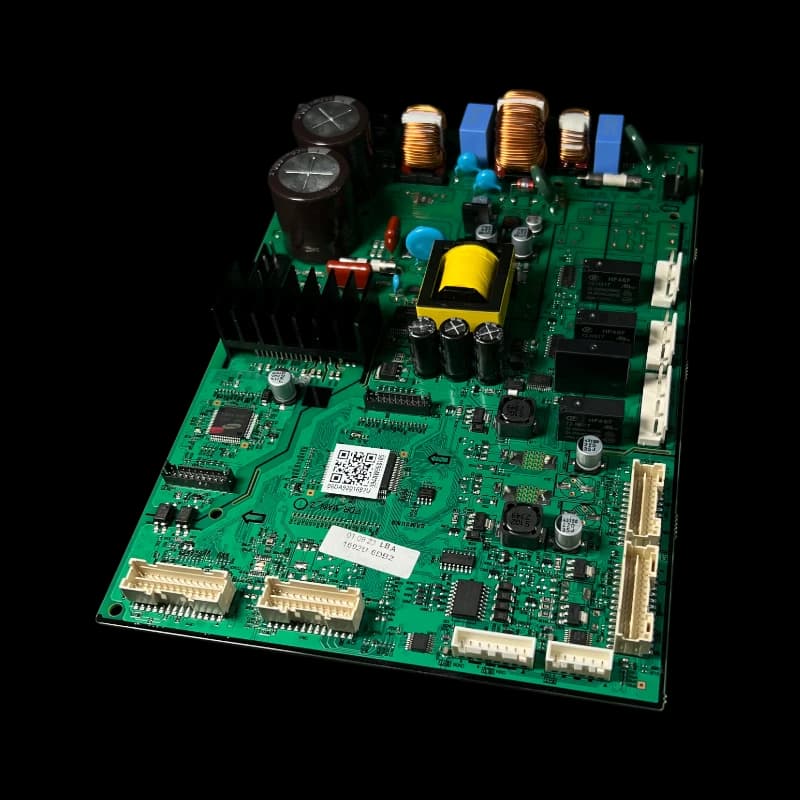

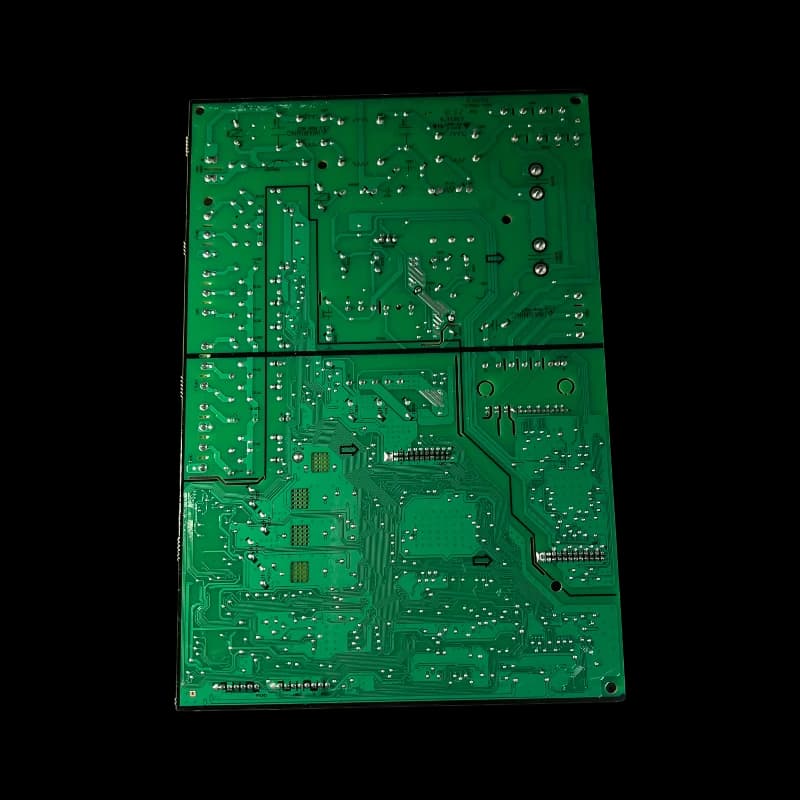

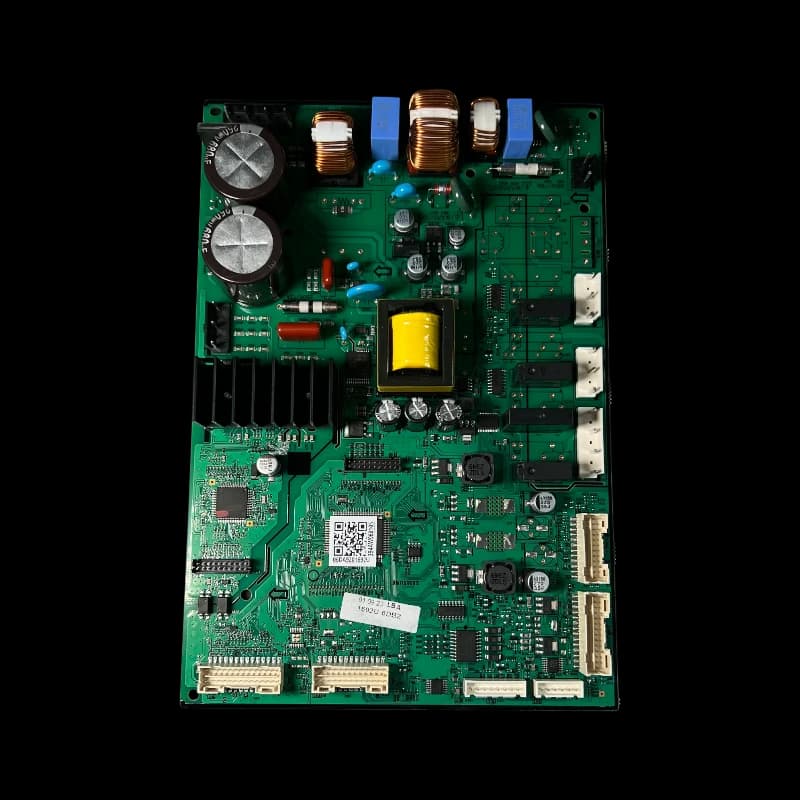

PCB Main Board DA92-01692U para refrigerador Samsung
Conjunto original de la tarjeta principal (Main PCB) que gobierna las funciones clave del refrigerador: compresor/inverter, ventiladores, resistencias de deshielo, sensores de temperatura, iluminación, señal del filtro de agua y operación de los dos fabricadores de hielo. La designación “HW, 3D, NO DISP., 2 ICE, FILTER” describe un hardware para equipos French Door sin dispensador externo, con doble icemaker e indicador de filtro.
Este ensamble corresponde a la familia de placas Main PCB usada en diversos modelos Samsung y se suministra montado y listo para instalar. Es la solución indicada cuando el equipo no enfría, enciende y se apaga, presenta temperaturas erráticas, los fabricadores no producen hielo o el panel registra fallas vinculadas al control electrónico.
Ventajas y beneficios
- Repuesto OEM: ajuste preciso y lógica de control compatible con los modelos previstos por el fabricante.
- Restaura el enfriamiento estable al sincronizar compresor, ventiladores y ciclos de deshielo.
- Soporte para doble fabricador de hielo y recordatorio del filtro de agua (FILTER), manteniendo la funcionalidad completa del equipo.
- Instalación plug-and-play: se reemplaza el módulo completo sin necesidad de adaptar cables.
- Mejora la confiabilidad cuando la placa anterior presenta daños por sobrecarga, humedad o soldaduras fatigadas.
Información relevante
Especificación Detalle Marca Samsung (Original OEM) Tipo Tarjeta electrónica principal (Main PCB) para refrigerador Funciones controladas Compresor/inverter, ventiladores de evaporador y condensador, deshielo, sensores/termostatos, luces, doble icemaker, alarma y estado del filtro Síntomas de reemplazo No enfría o enfría intermitente, clics de relé, reinicios, ventiladores que no arrancan, icemakers inactivos, códigos/alertas de control o fallo tras sobretensión. Instalación Desconectar el equipo, retirar la cubierta posterior, documentar conectores, sustituir la PCB y asegurar la ventilación del compartimento. Encender y dejar estabilizar temperaturas.Preguntas frecuentes
¿Qué significan “NO DISP.”, “2 ICE” y “FILTER” en la descripción?Indican que la placa está diseñada para equipos sin dispensador externo de agua/hielo (“NO DISP.”), con doble fabricador de hielo (“2 ICE”) y gestión del recordatorio del filtro de agua (“FILTER”).
¿Esta PCB requiere programación después del cambio?En la mayoría de modelos es plug-and-play. Tras instalarla, el equipo realiza un autochequeo; luego configure temperatura y funciones. Si el modelo exige ajustes específicos, estos se indican en el manual de servicio.
¿Cómo confirmo compatibilidad con mi refrigerador?Verifique el número de modelo completo en la etiqueta (incluidos sufijos) y crúcelo con el diagrama de partes. Use exactamente la variante de PCB indicada para su modelo (por ejemplo, dentro de la familia DA92-01692x).
¿Cuándo sospechar que la PCB principal está dañada?Cuando hay ausencia de enfriamiento con compresor y ventiladores inactivos, reinicios aleatorios, quemaduras en la placa, ruidos de relé sin arranque o fallas simultáneas de varios subsistemas tras una sobretensión.
¿Qué precauciones debo tener al instalarla?Desconecte el equipo, descargue estática, desconecte y reconecte los arneses sin forzarlos, asegure correctamente la cubierta para evitar humedad y garantice buena ventilación del compartimento electrónico.
