PCB Main Board - BN94-15360D para Samsung UN55TU8000KXZL

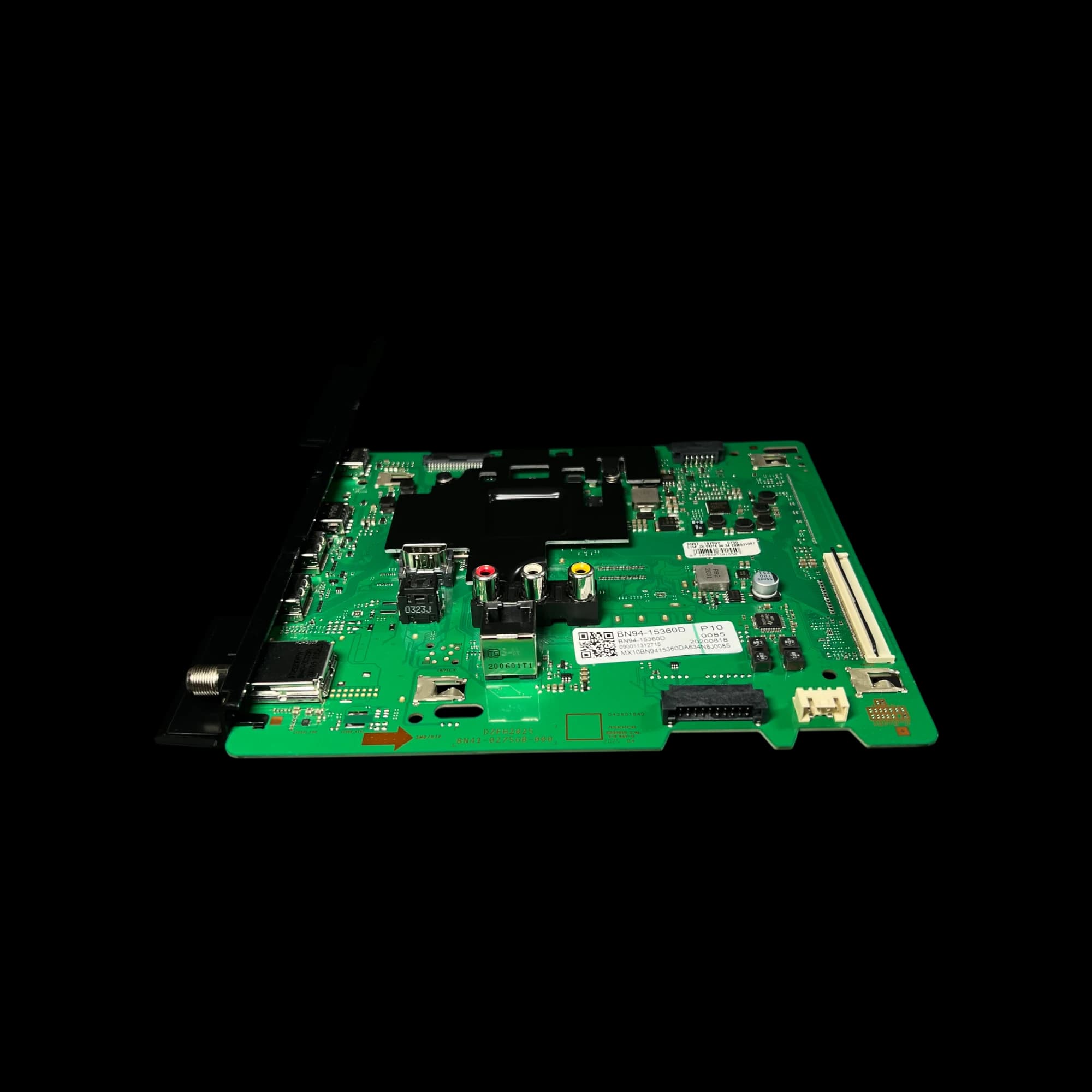

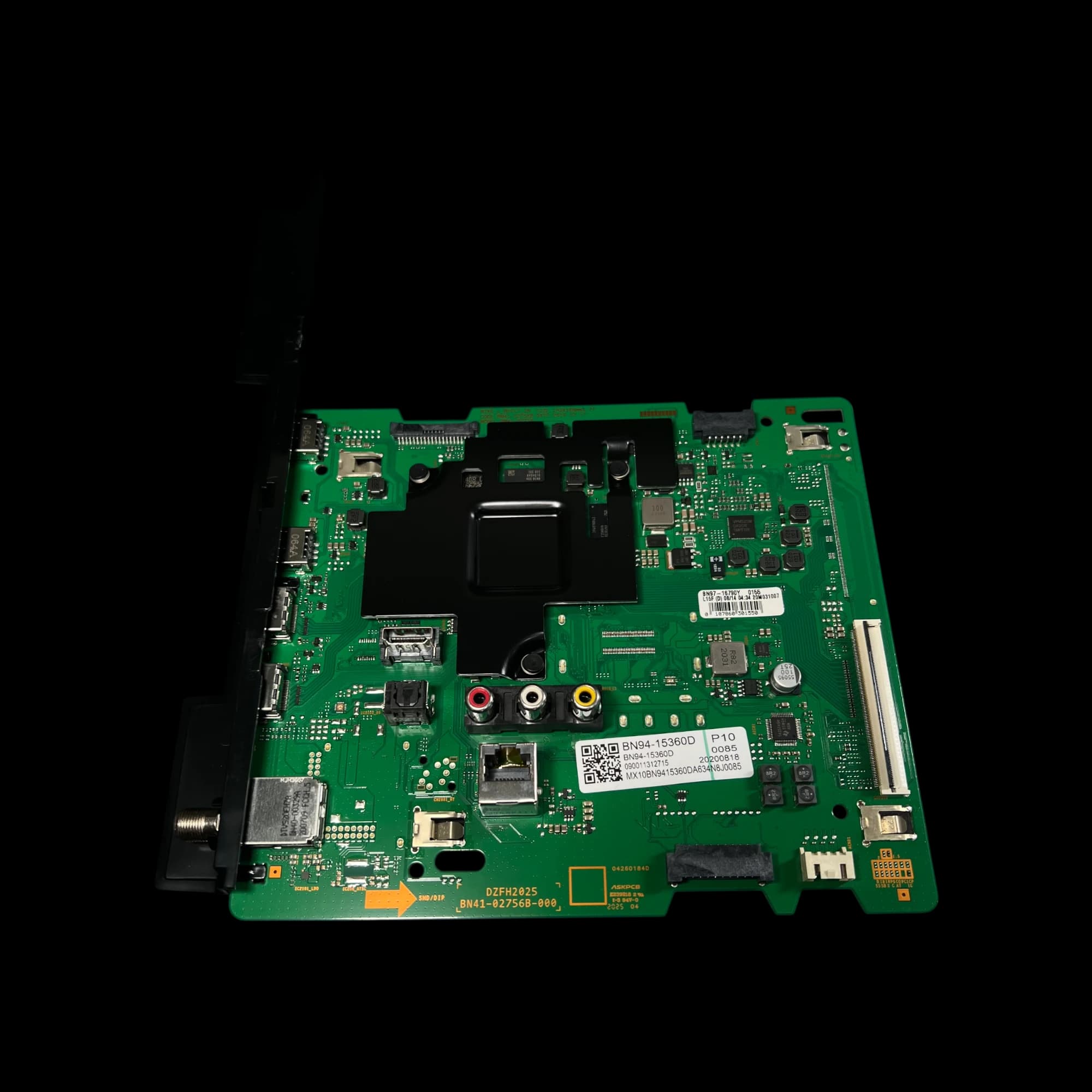

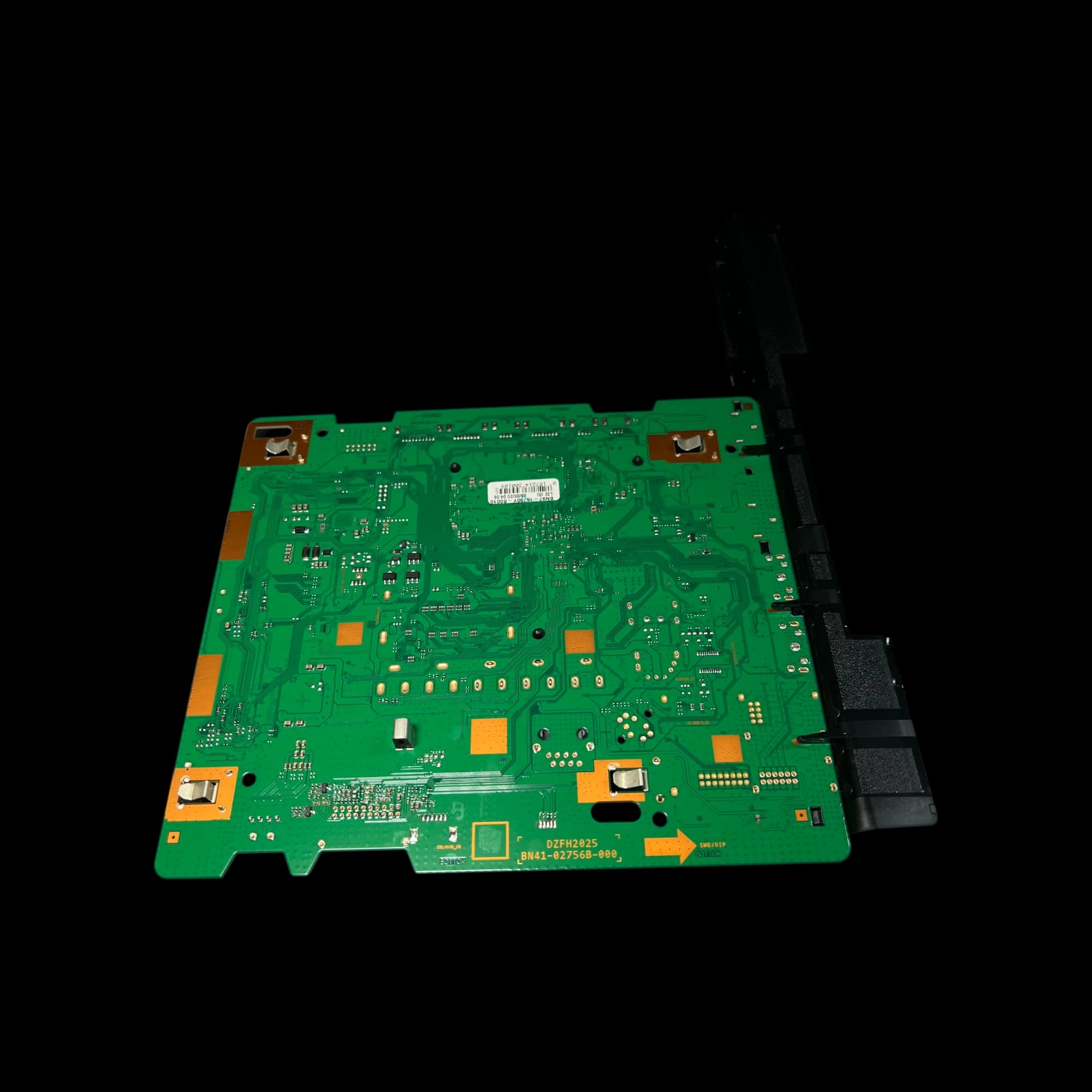

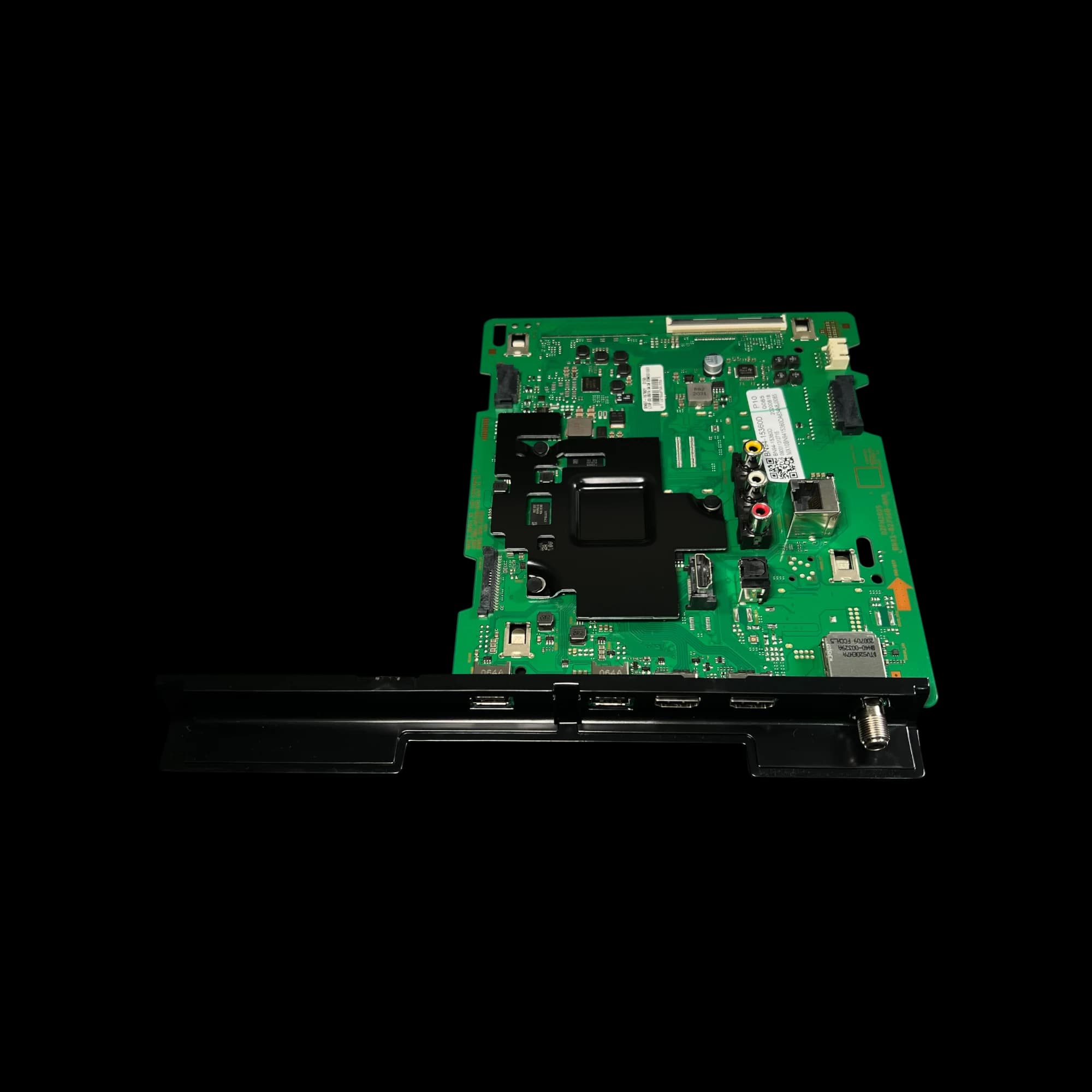

La BN94-15360D es la tarjeta principal (ASSY PCB MAIN) original de Samsung para televisores Crystal UHD de 55" de la familia TU8000. Esta placa se identifica en catálogos como “ASSY PCB MAIN; UTU8500N” y es la responsable del procesamiento de video/audio, control del sistema y gestión de puertos (HDMI, USB, red, etc.).
Esta referencia se usa en variantes del modelo UN55TU8000 y, para Latinoamérica, corresponde a UN55TU8000KXZL en versión CB01. Antes de comprar, valide en la etiqueta de su placa el número BN94-15360D y el sufijo de versión (p. ej., CB01) para asegurar compatibilidad con el panel y el firmware de su TV.
Ventajas y beneficios
- Pieza OEM Samsung con conectores y puntos de anclaje exactos para reemplazo directo.
- Restaura funciones cuando hay fallas de encendido, reinicios, pérdida de señal por HDMI o ausencia de imagen/sonido.
- Compatibilidad verificable por número de parte (BN94-15360D) y versión CB01 impresos en la etiqueta del módulo.
- Calidad y estabilidad en procesamiento de video UHD y control del sistema (Tizen).
- Instalación plug-and-play siguiendo prácticas ESD; en la mayoría de casos no requiere programación adicional.
LG BN94-15360D
LG BN94-15360D
Información relevante
Especificación Detalle Marca Samsung Número de parte BN94-15360D Familia/Plataforma UTU8500N (serie TU8000/TU8500 55", según región y revisión) Tipo Tarjeta principal / Main Board para TV 4K Crystal UHD Modelos objetivo UN55TU8000KXZL (versión CB01) y otras variantes UN55TU8000 listadas para BN94-15360D. Conectividad/puertos HDMI, USB, Ethernet, entrada antena; Wi-Fi/Bluetooth integrados o en módulo aparte (transferir si su TV lo trae separado). Instalación Desconectar el TV, descargar estática, documentar arneses, trasladar disipadores/módulos (Wi-Fi/BT) si aplica, montar la nueva main y probar. Puede ser recomendable reset o actualización de software.Preguntas frecuentes
¿Cómo confirmo que la BN94-15360D versión CB01 es la correcta para mi UN55TU8000KXZL? Revise la etiqueta en su placa: debe indicar BN94-15360D y el sufijo de versión CB01. Coincidir ambos datos (número BN94 y versión) asegura compatibilidad con su panel y firmware.
No. Existen variantes de main board (p. ej., BN94-15274x, BN94-15360x) y diferentes versiones (CB01/CB02, etc.) según panel y región. Ordene solo el número de parte y versión que figuran en su placa original.
En la mayoría de casos funciona como reemplazo directo. Tras instalar, es buena práctica actualizar el software del TV y realizar un restablecimiento para asegurar reconocimiento de periféricos y puertos.
